이번 사례는 패널 백라이트 교체 사례입니다.



최근에 공장에서 LC420DUE모델 42인치와 LTI460HN03 46인치 백라이트를 교체

해서 교체 한김에 과정을 설명해 드릴라합니다.



우선 백라이트가 왜 중요하냐 설명 드리자면 대부분 키오스크나 DID수리 맡겨주시면

백라이트가 원인이 될때가 많습니다.

오래되거나 시간이 자연스럽게 흐르면 백라이트가 약해질수밖에 없기 때문이죠

일상속에서 비유하자면

LED등이랑 비슷합니다 시간이 흐르면 점점 어두워 지거나 아예 안나오죠



그렇게 되서 영상장치가 어두워지고 화면이 안나오는 현상이 발생됩니다.

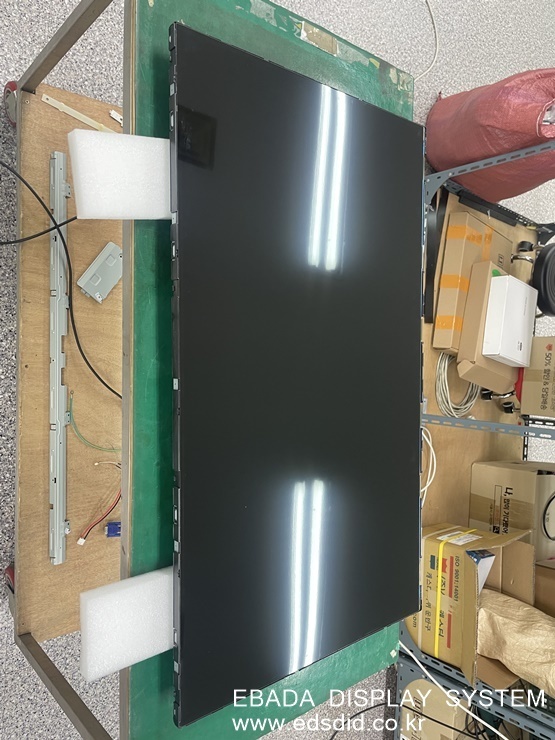

사진 속 패널은 42인치 LC420DUE 모델입니다.

먼저 패널 베젤 케이스를 제거 해주고

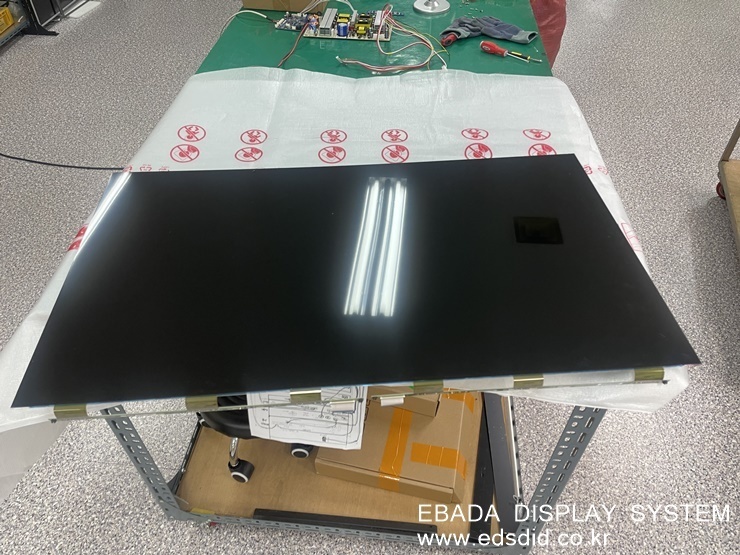

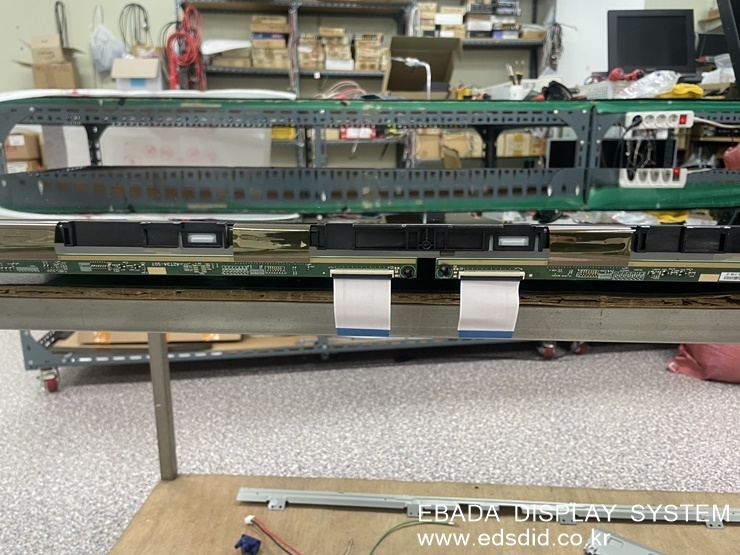

액정을 분리시켜줍니다 액정에는 탭이 붙어있기 때문에 조심해야합니다 탭이 고장나면 액정도 못쓰고

버려야해서 분리 과정에서 탭이 손상되지않게 분리 시켜줍니다

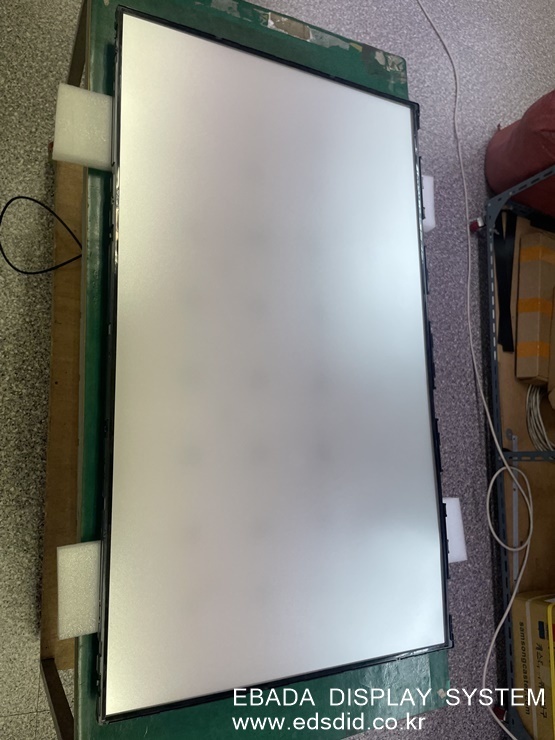

액정까지 제거를 해줬으면 화학 필림 평광판외 필림이 나오게 되는데요 그냥 빼주시면 됩니다

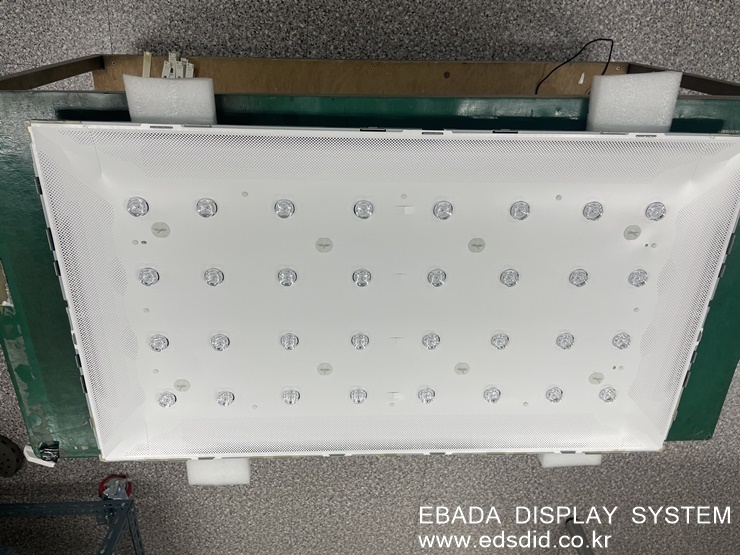

그러면 이렇게 나오는데

저기에 자세히 보면 하얀색 원모양으로된 플라스틱을 제거를 해줘야만 백라이트가 나오기 때문에 다 제거를 해줍니다

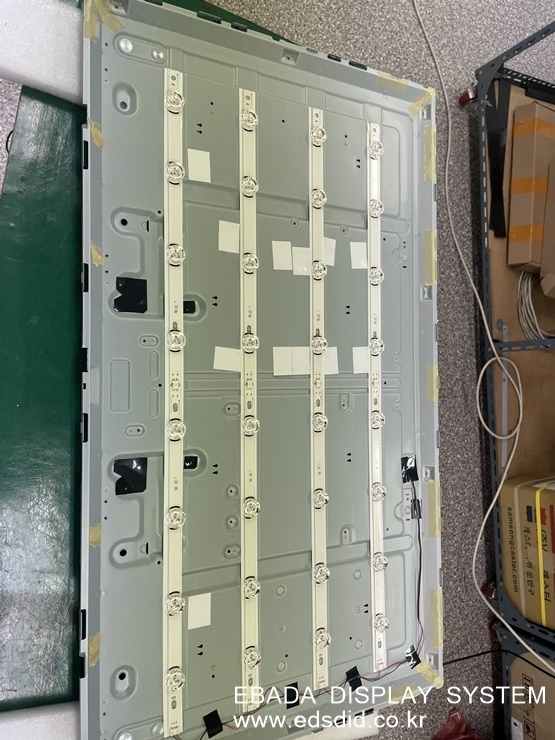

이렇게 백라이트가 붙어있는데 총 8개가 붙어있는겁니다

저걸 다 떼어내고 새로운 백라이트를 붙여 주면 끝이납니다.

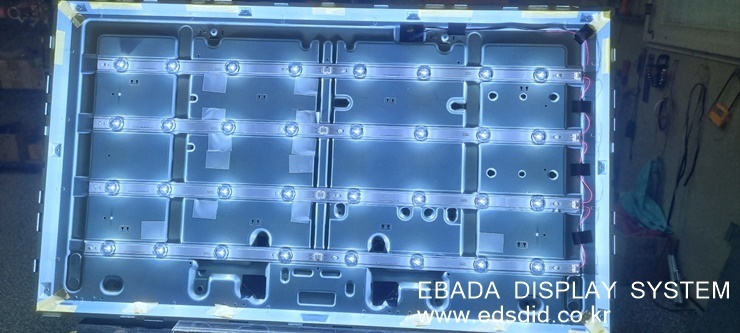

새로운 백라이트로 교체해주고 테스트하면 다시 역순으로 조립하면 패널이 재탄생하게 되죠

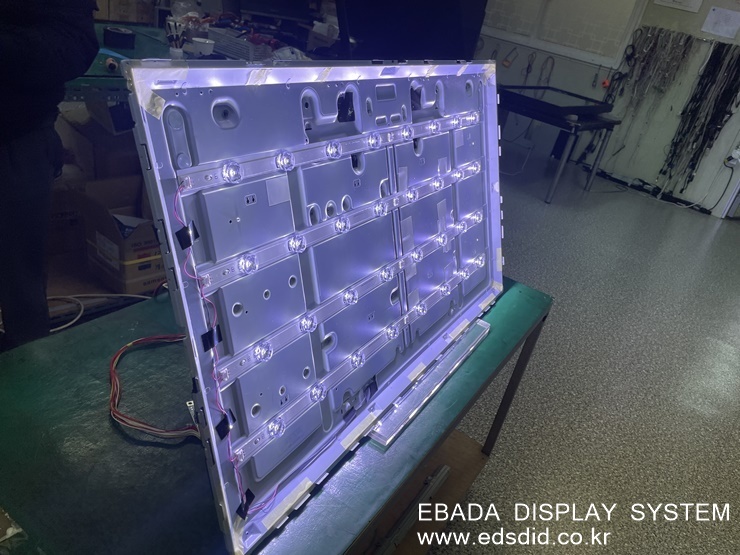

백라이트가 너무 밝아서 사진상으로는 주변이 어둡게 보이네요

이렇게 해서 백라이트 교체가 완료되었습니다

간단해보이지만 더 세부적으로 건들일게 많고 패널마다 변수도 다 다르기도 하고

위험하기도 해서 세심한 작업이 필요합니다.
